Распашные ворота DoorHan-Тверь с заполнением сэндвич-панелями SWG-A предназначены для ограничения въезда на частные и промышленные объекты.

Чаще всего эти ворота устанавливают при технической невозможности монтажа сдвижных ограждающих конструкций.

Полотно из сэндвич-панелей обрамлено алюминиевым профилем с покрытием порошковой краской в соответствии мировому стандарту Qualicoat.

Распашные ворота доступны в Твери в 6 стандартных вариантах и с алюминиевой облицовкой PREMIUM.

Щиты окрашиваются в один из 13 цветов палитры RAL.

Конструктивные решения предусматривают возможность открывания этих распашных ворот и наружу, и внутрь.

Рассчитать цену

Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

2 000–5 000

Высота проема, мм

1 000–3 000

Просвет, мм

100

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 7004 (серый)

RAL 7016 (антрацит)

RAL 8017 (коричнево-красный)

RAL 9003 (белый)

RAL 9006 (серебристый)

Нестандартный цвет по карте RAL

Венге

Золотой дуб

Базовая

Дополнительная

Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.

Ручка алюминиевая, соответствующая цвету окантовки.

Задвижка в землю.

Коробка с комплектацией для монтажа распашных ворот.

Комплект алюминиевых столбов для крепления к проему.

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).

Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).

Столб бетонируемый 100 × 100 × 4.

Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
С внутренней стороны распашных ворот устанавливается задвижка.
Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
Регулируемые петли с износостойкими подшипниками.
Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.

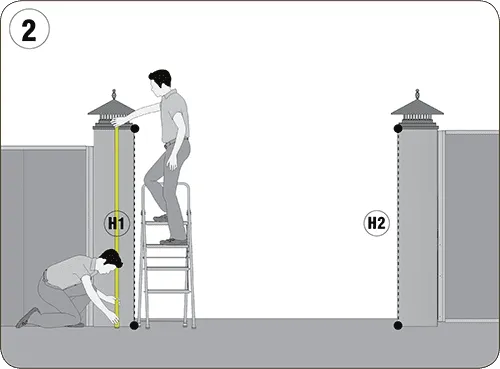

H — высота проема (расстояние от земли до верха проема).

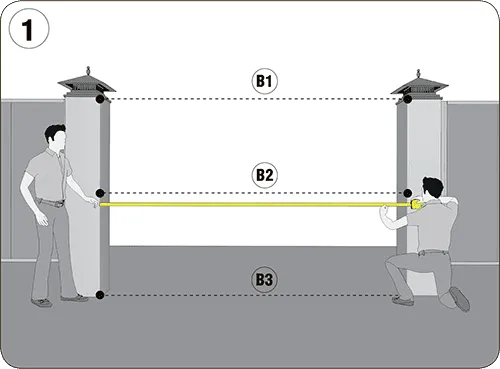

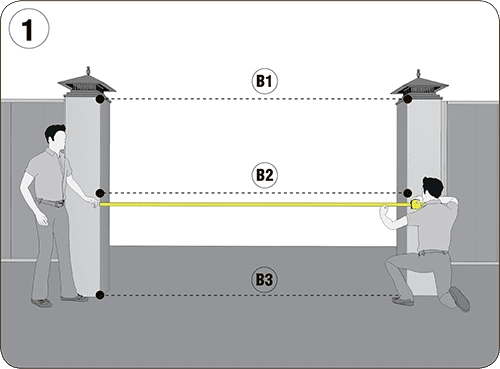

B — ширина проема (расстояние от левого края до правого края проема).

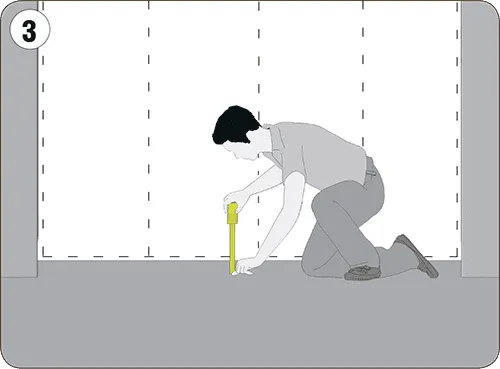

h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

PDF

Инструкция по монтажу Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a

PDF

Инструкция по монтажу Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a

Таблица размеров

Наименование

Значение

Ширина проема, мм

2 000–5 000

Высота проема, мм

1 000–3 000

Просвет, мм

100

Цвета

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 7004 (серый)

RAL 7016 (антрацит)

RAL 8017 (коричнево-красный)

RAL 9003 (белый)

RAL 9006 (серебристый)

Нестандартный цвет по карте RAL

Венге

Золотой дуб

Комплектация

Ручка алюминиевая, соответствующая цвету окантовки.

Задвижка в землю.

Коробка с комплектацией для монтажа распашных ворот.

Комплект алюминиевых столбов для крепления к проему.

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).

Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).

Столб бетонируемый 100 × 100 × 4.

Конструкция

Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
С внутренней стороны распашных ворот устанавливается задвижка.
Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
Регулируемые петли с износостойкими подшипниками.
Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

Подготовка объекта

Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

Монтаж

PDF

Инструкция по монтажу Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a

PDF

Инструкция по монтажу Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями swg-a

КАК ЗАМЕРИТЬ ПРОЕМ?
