Купить клапан вентиляционный для овощехранилищ серии vv в Твери от производителя DoorHan

Если вы хотите сократить затраты на вентиляции помещения за счет использования уличного воздуха, концерн DoorHan-Тверь предлагает клапан вентиляционный для овощехранилищ серии VV.

Конструкция клапана создает автоматизированную систему вентиляции больших овощехранилищ.

Основные преимущества вентиляционного клапана для овощехранилищ серии VV: эксплуатация в агрессивных средах, надежность, обогреваемый контур, ремонтопригодность, противопожарные свойства.

Хотите купить вентиляционный клапан? - Свяжитесь с нами в Твери, позвоните, или напишите, и мы предложим вам диллера, который сделает скидки и подскажет оптимальный вариант для решения именно вашей задачи.

Рассчитать цену

Клапан вентиляционный для овощехранилищ серии vv,

Таблица размеров

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 200–4 000

Высота проема, мм

1 000–2 000

Толщина изоляции, мм

Базовая

Дополнительная

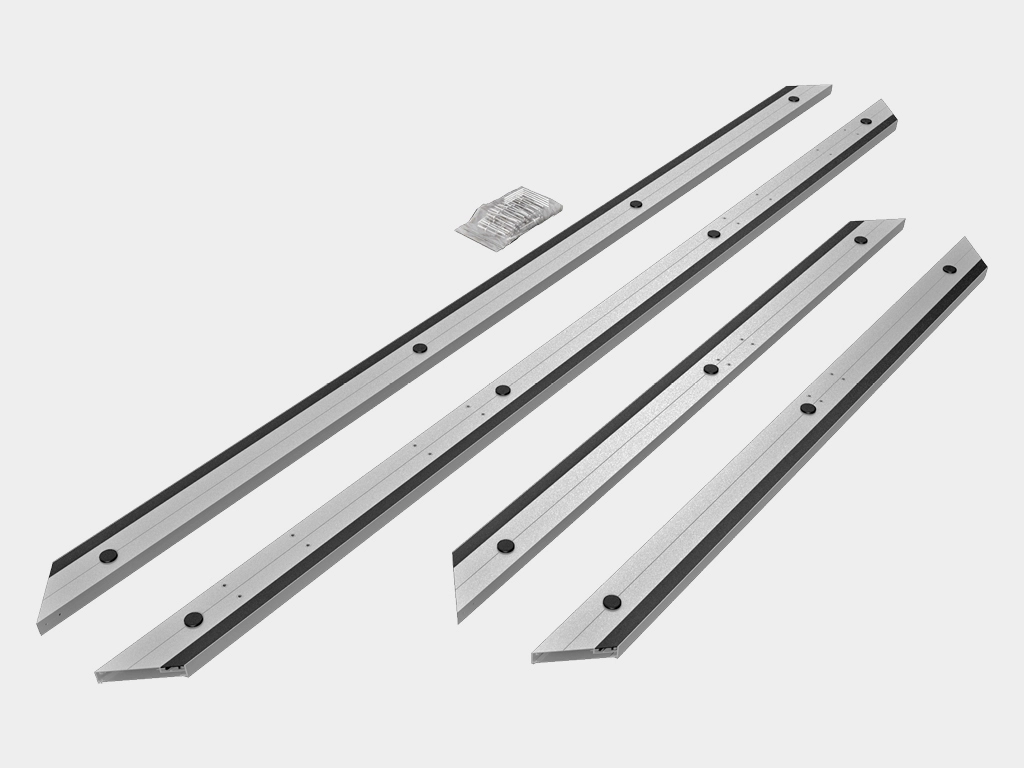

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

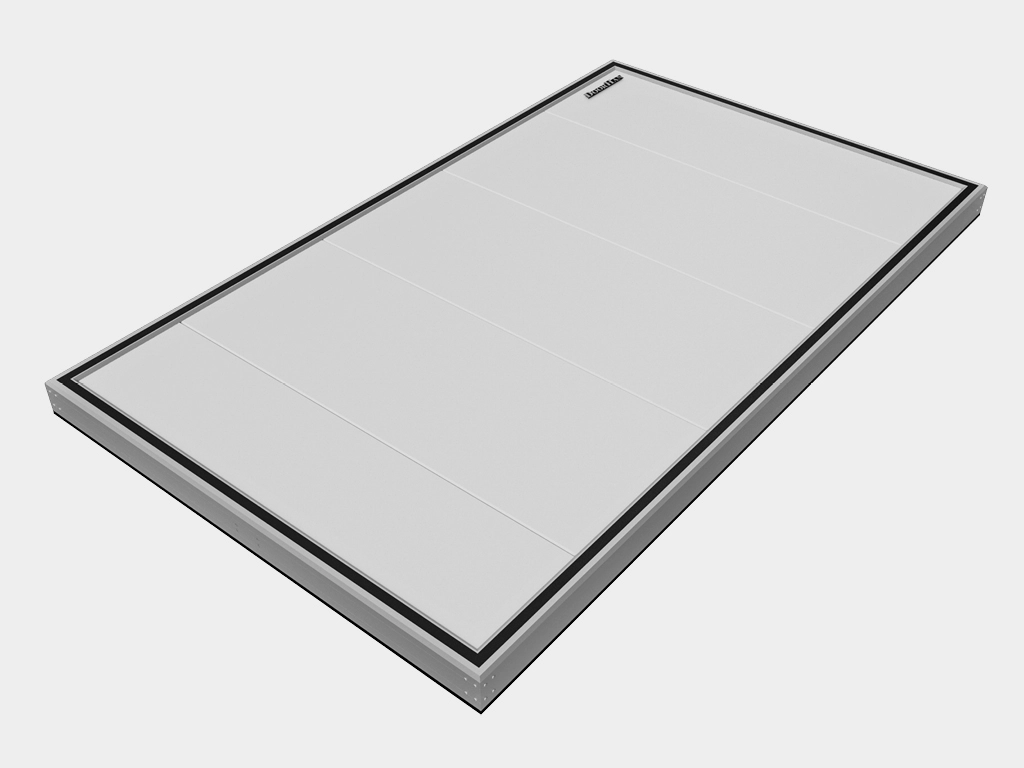

Полотно вентиляционного клапана.

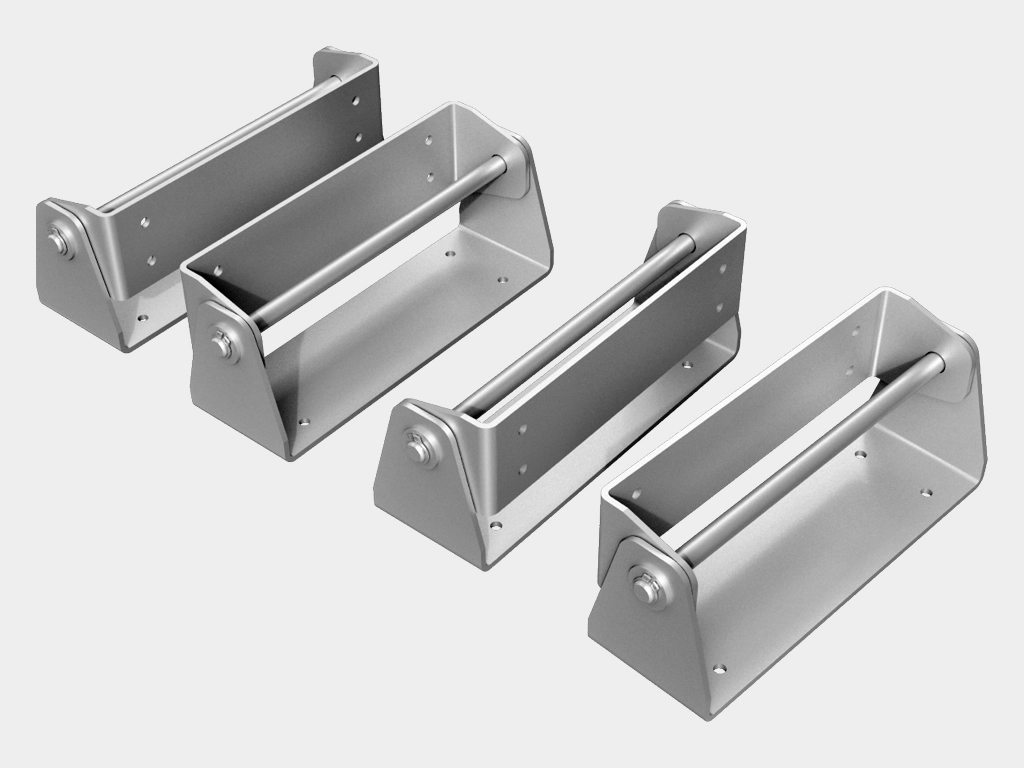

Комплект петель.

Рама проема внутренняя.

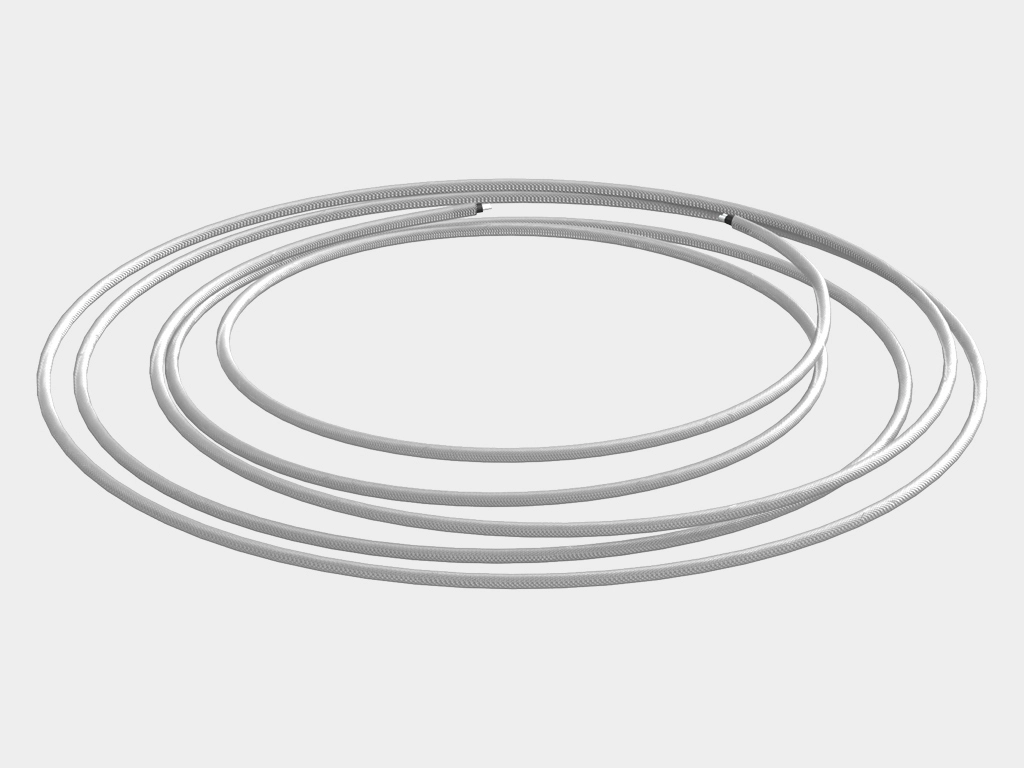

Обогрев периметра рамы для обеспечения работы при низких температурах.

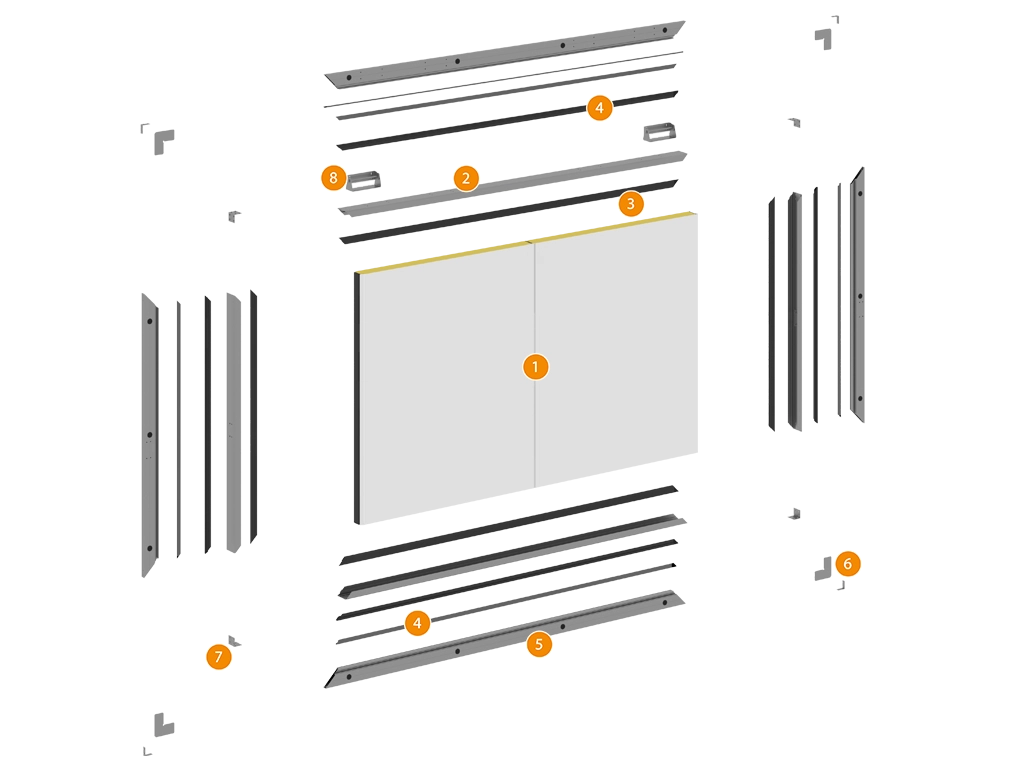

Сэндвич-панели толщиной 80 мм
Алюминиевая окантовка полотна
Система уплотнителей
Крышка декоративная
Алюминиевая рама
Сухарные соединиения для сборки рамы
Заглушки декоративные
Петли

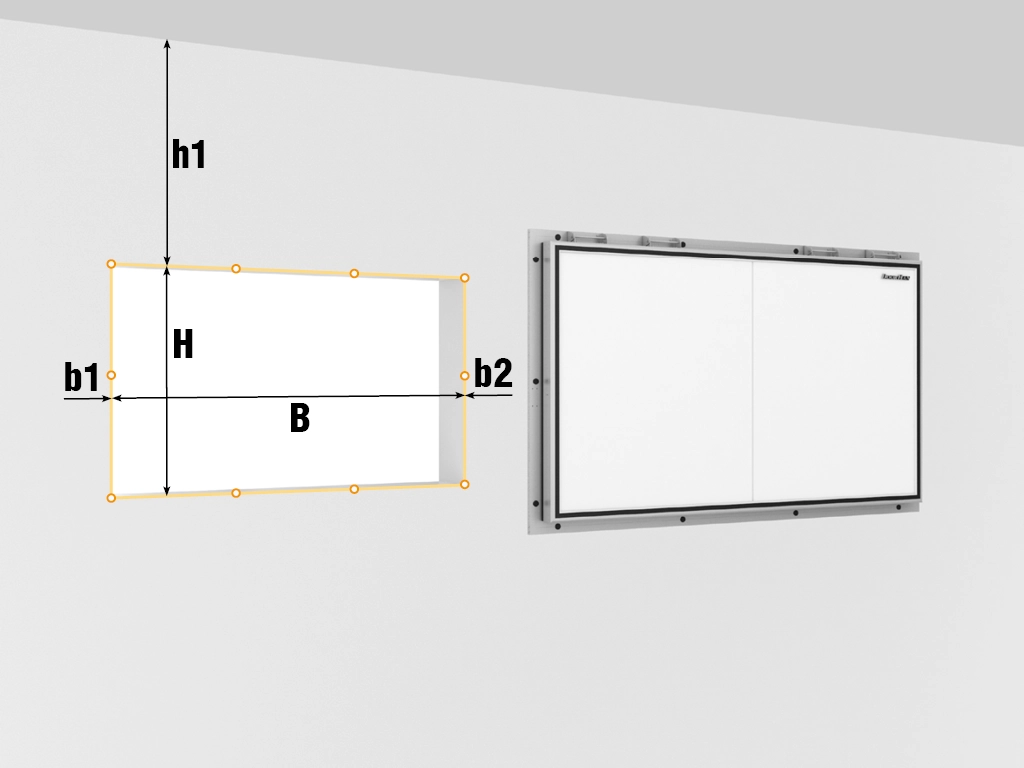

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема.
B – ширина проема.
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 200–4 000

Высота проема, мм

1 000–2 000

Толщина изоляции, мм

Комплектация

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

Полотно вентиляционного клапана.

Комплект петель.

Рама проема внутренняя.

Обогрев периметра рамы для обеспечения работы при низких температурах.

Конструкция

Сэндвич-панели толщиной 80 мм
Алюминиевая окантовка полотна
Система уплотнителей
Крышка декоративная
Алюминиевая рама
Сухарные соединиения для сборки рамы
Заглушки декоративные
Петли

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема.
B – ширина проема.
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

Скачать инструкцию
